珊瑚缸控制系统：part1

最后，还是下手了，两个星期前到鱼店订了自己设计的缸。也不是什么复杂的设计，16x16x24寸26加仑的高缸，内置back filter，简单的一体设计。

等着新缸的到来的同时，先开始设计整个海水缸的控制系统。Part1先弄灯。淘宝买的零件也到了,  可以直接开工。

3瓦 RGB的电板，当然我并不是拿来装RGB LED。RGB三组电路我各自按上UV系列，蓝光系列和白光系列。这样我就可以随意控制各组的亮度。最高瓦数是108瓦，不过我估计只用30-50瓦。

这次弄了很多光谱的LED来。

三组LED的功能都不同。

1）UV-提色用，浅海珊瑚需要稍许UV来增加鲜艳。

2）光合辐射-就是蓝光，促进成长和光合作用

3）白光/暖白-观赏和综合蓝光。

你会发觉我没用红光，虽然市场上有很多产品都加入少许的红光，目的是让珊瑚察觉水深，因为红光渗透力不深，能接触红光就代表处在浅水区域，但如果单要珊瑚成长蓝光还是最好的。

https://www.advancedaquarist.com/blog/red-light-negatively-affects-health-of-stony-coral

就算以后要加入红光，也可以轻易在旁边加入另一个灯组。

第一份稿，先由石头摆设决定LED的位置。

LED光谱的选定，当然蓝光还是最重要的，接下来是白光。

按图接上LED

测试蓝光组，死！发觉到这板是12LED一串。也就是说需要36-42V来启动。。。 （淘吧卖家没标明）

接下来就是控制器，由于开发板（microprocessor）只有9个可用的pin。。。就3个控制LED，1个红外线输入，1个喂食器，1个散热风扇，3个doser，doser该叫蠕动泵，是拿来控制化学液体的输出（以前需要人工倒入很麻烦）。

实际上电路蛮简单的

开始制作

这是有WiFi物联能力的开发板，只是暂时只support基本功能。等有时间再添加功能。

dry run，让它长时间开着。

本身没有42V power supply，只好弄两个升压器，把12V 升到21V，串联起来就有42V。

当然控制系统是12V的，灯光的电路支援100V以下。

跑了4个小时温度非常理想，

噪音是OK的

就这样开几天等着。。。

珊瑚灯V2

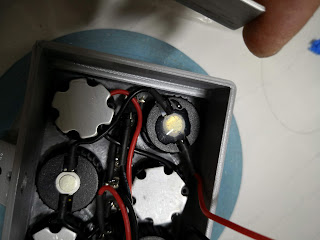

真的是粗心大意，竟然弄烧了LED.

里面的LED还用热溶胶给粘到死死。

没法只好重做。。。

这次加了风扇，散热孔，调压模块，改了灯盒，现在可以用螺丝锁上。

已经跑了好几天，看来没问题。

有兴趣朋友可以到这里下载3d打印文件

https://www.thingiverse.com/thing:3149312

ABS 打印材料

要知道PLA和ABS到底是什么,click here.

简单解释就是我们家水pipe的塑料。

我曾经对我朋友说，为何那么辛苦用ABS 打印东西，他回了一句，PLA遇到太阳会软化。他是摩托车爱好者，打印的配件都曝晒在烈日和暴雨下, 我则是室内prototype用。

到底ABS可恶在哪里？其实是它的热胀冷缩在3%, 3d打印是一层一层叠上去，当上面那一层的温度有反差就会导致收缩往上扯，整个打印物件无法紧贴打印机，

(picture src)

然后打印机还在继续操作就会是超级大灾难。

(picture src)

PLA的热胀冷缩是1%，几乎是没什难度。

其实大家都明白，解决方案就是打印机的打印床需要加热，也就是说让底层的温度和上层差别不要太大。几乎全部3d打印机都有加热床，但为何还要头痛呢？

我个人就不喜欢加热，原因如下：
1）等一个10-20分钟来加热有点无聊。
2）超级耗电，用电量几乎是一倍。
3）房间很热，有烧焦塑胶的臭。
4）就算有热床，你也未必能达到理想温度。

不过我朋友立场也对，ABS 是个很好的材料。对于环境抗衡，湿度抗衡，坚韧度，弹性都远远比PLA好。这也发起了我的重新再挑战ABS。

首先是把我的打印机改成双电压。打印头用12V，热床用14V。

这几乎把加热时间拉低了30%, 然后热床底部用隔热膜个粘上减少温度流失。这也提升了20%加热速度。最后把所有风扇吹向热床的口都给封上，温度更加稳定。。。

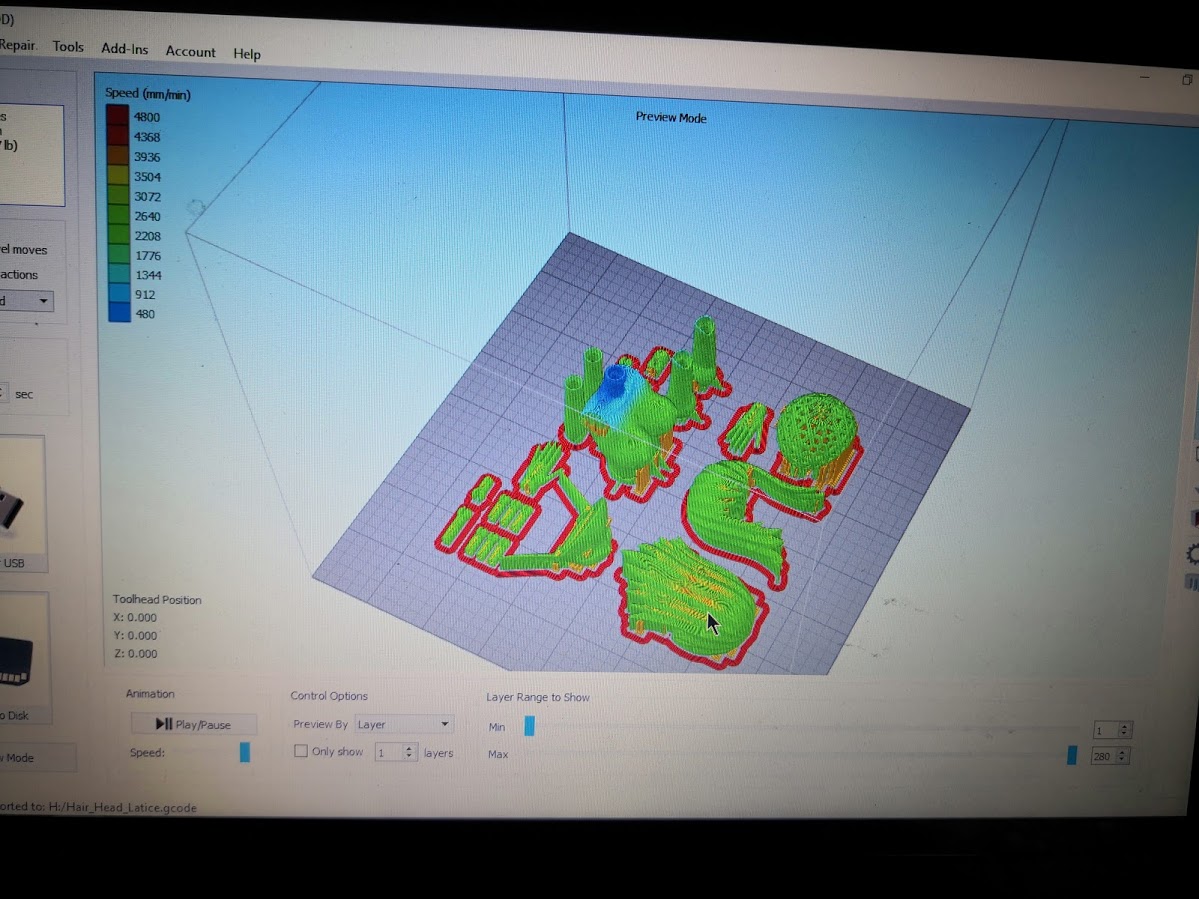

再加上用simplify3D的软件处理，打印素质大大提升，速度更快。

现在打印ABS和打印PLA一样简单。

这是我用夜光ABS打印出来的BJD人偶 (click here for 3D file)，

沙纸打磨，脸部，头发用acetone vapor bath处理，

光滑了许多。

唯一坏处，电费“突飞猛进”。。。

迷你珊瑚灯DIY

最近又心痒痒开始对海鱼珊瑚有兴趣。珊瑚是一个特别的生物，比较准确的说是植物动物共生体，体内的藻类会进行光合作用，并且产生养料给珊瑚。所以珊瑚灯是含有光合作用光谱的灯。随便用个灯泡是不行的。

接下来，什么光谱有能力渗透海底？答案就是蓝光，因为蓝光的光波最短，也就渗透力最高，能量也最高，我们常怕荧幕的蓝光也不是没道理（防蓝光个人觉得商业成分多些）。

能进行光合的光我们叫PAR (photosynthesis active ray) ,是一个光波介于400-500nm间的蓝光。也就是说普通白灯加入这些蓝光就可以增强珊瑚的光合作用。至于要多少瓦数，其实网上有标明大概3-5瓦/加仑。

这设计只有六颗LED，白光3颗普通照明，皇家蓝（450nm）用于光合和蓝发紫（410nm）用于提升荧光色泽。还掺杂了青橙红提色放爽用的。 蓝光一共9w，白3w。

本来没想要加入遥控功能，不过手上有个旧RGB灯条遥控。就随便按上。

看起来还不错，只是旧的珊瑚缸老早给了人。现在只养打架鱼作为小孩教学用。

看哪天的空再重新计划养珊瑚。
